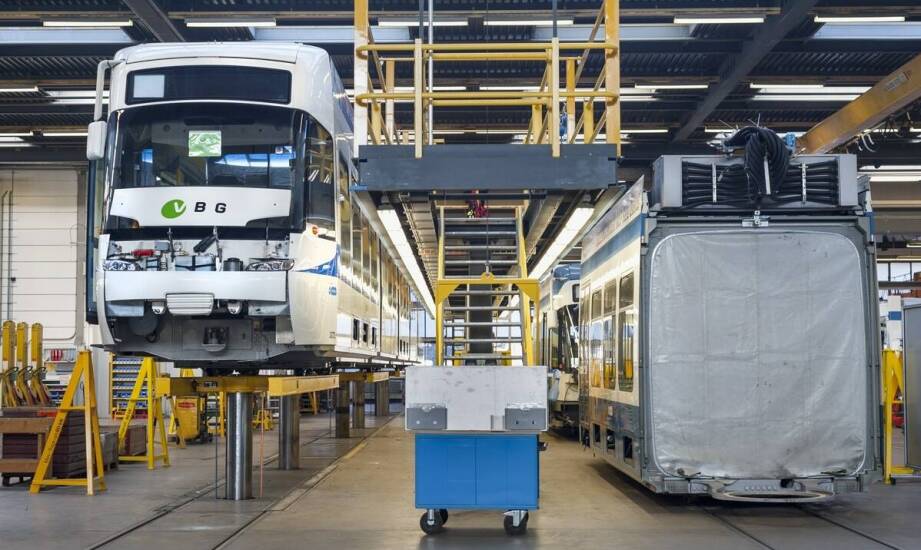

Dlaczego wiązki niskonapięciowe do pojazdów szynowych wymagają innego podejścia niż instalacje przemysłowe

Projektowanie okablowania niskonapięciowego wymaga różnego podejścia w zależności od środowiska pracy docelowego systemu. W statycznej maszynie przemysłowej instalacja musi opierać się przede wszystkim pyłowi oraz wilgoci. Wewnątrz standardowej szafy sterowniczej głównym wyzwaniem pozostaje gęste upakowanie elementów i skuteczne odprowadzanie ciepła. Sytuacja ulega radykalnej zmianie w przypadku taboru kolejowego, gdzie przewody pracują w warunkach ciągłych wstrząsów. Skala takich instalacji jest ogromna. W trójczłonowym elektrycznym zespole trakcyjnym (EZT) łączna długość użytych kabli osiąga około 30 kilometrów. Zapewnienie bezawaryjnego przesyłu sygnałów na takich dystansach wymusza uwzględnienie specyficznych norm materiałowych, precyzyjne planowanie tras oraz rygorystyczny reżim wykonawczy.

Obciążenia środowiskowe i eksploatacyjne taboru

Wielokilometrowe instalacje w pojazdach szynowych podlegają surowym regulacjom, które odróżniają je od standardowych aplikacji przemysłowych. Kluczowa w tym kontekście norma EN 50155 narzuca konieczność przystosowania komponentów do skrajnych wahań temperatury, obejmujących zakres od -25°C do +70°C. Kolejnym czynnikiem degradacyjnym jest wilgotność powietrza. W warunkach zmiennego mikroklimatu podczas jazdy może ona wahać się od 5 do 95 procent bez zjawiska kondensacji. Przewody muszą jednocześnie wytrzymywać wibracje pochodzące od układu jezdnego oraz uderzenia agresywnego pyłu torowego.

Istotnym ograniczeniem projektowym w branży szynowej pozostaje masa całkowita poszczególnych komponentów. Standardowe kable przemysłowe, choć wykazują wysoką odporność na uszkodzenia mechaniczne, są zbyt ciężkie dla nowoczesnych pociągów. Wymiana klasycznych przewodów na warianty przeznaczone do kolei pozwala na redukcję masy okablowania nawet o połowę, utrzymując pełną wydajność przesyłu energii. Lżejsza konstrukcja pudła wagonu bezpośrednio obniża koszty eksploatacji maszyny na torach.

Bezpieczeństwo pożarowe a specyfika szaf

Wymogi dla transportu pasażerskiego kładą ogromny nacisk na właściwości uniepalniające wszystkich zastosowanych materiałów. Standard PN-EN 45545 ściśle określa parametry palności, gęstości dymu oraz toksyczności gazów wydzielanych przez izolacje w trakcie ewentualnego zapłonu. Ograniczenie emisji czarnego dymu gwarantuje pasażerom widoczność dróg ewakuacyjnych. W aplikacjach stacjonarnych, na przykład podczas uzbrajania przemysłowych szaf sterowniczych, priorytetem jest kompatybilność elektromagnetyczna (EMC) i szczelność obudowy. Zamknięte rozdzielnice nie doświadczają stałych drgań, dlatego kable mogą tam zachowywać większą sztywność. Okablowanie kolejowe musi łączyć najwyższy poziom bezpieczeństwa pożarowego z elastycznością mechaniczną, wymuszając stosowanie zaawansowanych polimerów bezhalogenowych.

Dokumentacja i proces produkcji wiązek

Tworzenie niezawodnej instalacji dla taboru kolejowego rozpoczyna się od szczegółowej analizy dokumentacji elektrycznej oraz wytycznych przestrzennych wagonu. Konstruktorzy weryfikują punkty przyłączeniowe i wyznaczają bezpieczne trasy prowadzenia poszczególnych nitek obwodu. Kable muszą bezwzględnie omijać ruchome podzespoły mechaniczne. Powinny jednocześnie pozostawać w zasięgu rąk dla techników przeprowadzających późniejsze przeglądy serwisowe. Prawidłowe rozplanowanie luzów montażowych zapobiega przecieraniu izolacji podczas naturalnych odkształceń ramy pojazdu na łukach torów.

Fizyczna realizacja projektu wymaga specjalistycznego parku maszynowego. Powtarzalne cięcie przewodów na wymiar za pomocą precyzyjnych automatów gwarantuje zachowanie identycznych parametrów w produkcji seryjnej. Maszyny zdejmują wymaganą warstwę izolacji zewnętrznej i przygotowują miedziane żyły do zaciśnięcia styków pod ściśle określonym ciśnieniem. Ważnym krokiem jest trwały nadruk na każdym odcinku, co przyspiesza identyfikację punktów styku w trakcie końcowej integracji w pociągu. Elementy są ostatecznie skręcane, opasowywane taśmami ochronnymi i mocowane w wielopinowych złączach. Ze względu na te rygorystyczne normy, produkcja wiązek Żyrardów prowadzona przez inżynierów firmy Polpro Piotr Olczyk zakłada ścisłą kontrolę wszystkich etapów obróbki materiałowej.

Weryfikacja i dopuszczenie do eksploatacji

Żaden element układu zasilania nie trafia do maszyny szynowej bez wcześniejszego zaliczenia wieloetapowych testów diagnostycznych. Gotowy zestaw przechodzi w pierwszej kolejności badania ciągłości obwodów na specjalnych stołach pomiarowych. Dodatkowo pomiar rezystancji izolacji wyklucza ryzyko wewnętrznych zwarć w gotowym produkcie, zapewniając stabilny przesył prądu. Inspektorzy wykonują też szczegółową ocenę wizualną połączeń zaciskanych, opierając procedury rygorystycznie na międzynarodowym standardzie IPC/WHMA-A-620.

Pomiary parametrów elektrycznych stanowią jedynie część rygorystycznej weryfikacji. Partie okablowania przechodzą symulacje środowiskowe w laboratoriach, gdzie odtwarza się gwałtowne zmiany temperatury i drgania mechaniczne zgodne z normą EN 50155. Tylko pozytywny wynik badań wytrzymałościowych pozwala na dopuszczenie wiązek do montażu u przewoźnika. Wyłapanie mikrouszkodzeń przed wysyłką do klienta eliminuje w przyszłości nieplanowane przestoje transportowe.

Zbudowanie bezawaryjnej infrastruktury sygnałowej w taborze wymaga kompleksowego spojrzenia na cały cykl życia maszyny. Bezpieczeństwo pasażerów nie zależy wyłącznie od staranności ostatecznego ułożenia przewodów wewnątrz pudła wagonu. Decyduje pełna spójność założeń projektowych z kontrolowanym procesem technologicznym w halach produkcyjnych. Trafna identyfikacja obciążeń mechanicznych jeszcze przed odizolowaniem pierwszego kabla daje pewność, że instalacja przetrwa dziesiątki lat trudnych warunków eksploatacyjnych.
